Erdgas-flüssig:Zustandsdaten

Donnerstag, März 4th, 2010

Nachfolgend sind für Stoffe, die in Erdgas und teilweise auch in Erdöl enthalten sind, die Realgasfaktoren bis zu hohen Drücken im Vergleich zu Meßwerten (wenn bekannt) in Diagrammform angegeben. Die dazu erforderlichen Berechnungen erfolgten für jeden Stoff immer nur auf der Grundlage allein eines bekannten Datenpunktes (pso,v’o,To) ,wobei pso der Dampfdruck eines Stoffes bei der Temperatur To und v’o das molare Siedevolumen ebenfalls bei To ist. Dieser Datenpunkt ist immer nur der normale Siedepunkt oder ein anderer gemessener  Zustandspunkt mit einem ebenfalls niedrigen Dampfdruck.

Realgasfaktoren Z sind mit Z = pv/RT definiert (p-Druck/ MPa, v- molares Volumen/ cm³/mol, T- Temperatur /K, R- allgemeine Gaskonstante /   J/mol K ).

Aus den nachfolgenden Diagrammen ist ersichtlich: Die berechneten Realgasfaktoren entsprechen weitgehend denen, die mit  Meßwerten berechnet werden können. Die Schlußfolgerung, daß die Rechenergebnisse für Zustände, für die keine Vergleichsmeßwerte vorliegen, als Näherung gültig sind, ist deshalb berechtigt.

Die Berechnungen erfolgten entsprechend des Artikels “Die Zustandsdaten von Flüssigkeiten- berechnet von niedrigen bis zu hohen Drücken” vom 6.2.2010. Angewendet wurde die dort angegebene Zustandsgleichung für Flüssigkeiten.

Die Ergebnisse sind folgende:

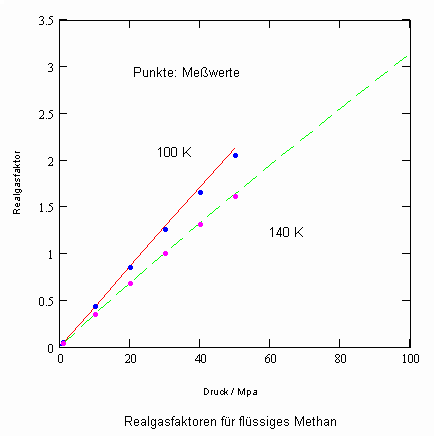

Methan        pso=0.1226 MPa, v’o=38.2689 cm³/mol, To=114 K

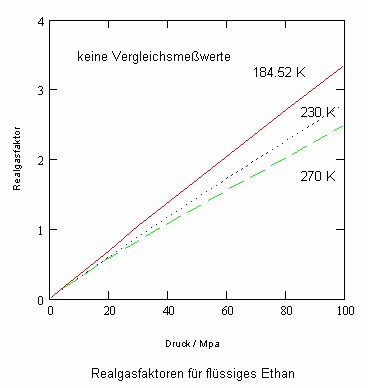

Ethan         pso=0.1013 MPa, v’o= 55.0263 cm³/mol, To= 184.52 K

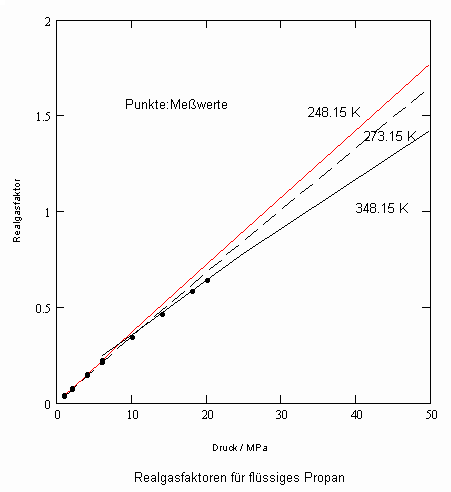

Propan          pso = 0.1013 MPa, v’o = 75.8363 cm³/mol, To = 231.105 K

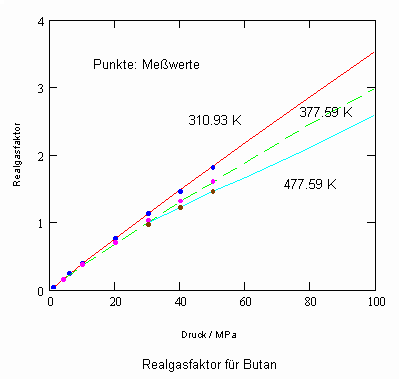

Butan     pso= 0.1218 MPa, v’o= 97.4723 cm³/mol, To =277.59 K

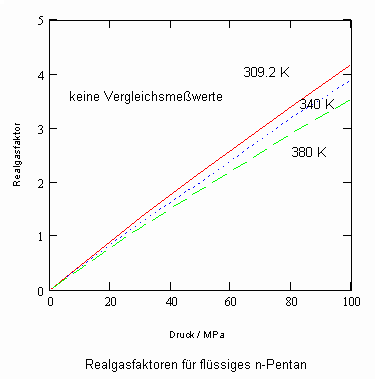

n-Pentan

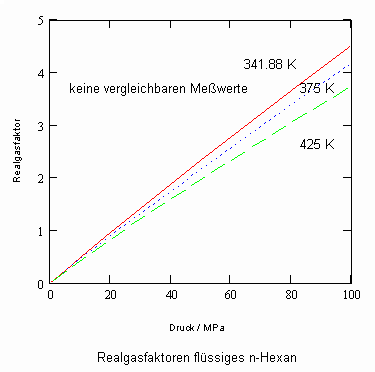

n-Hexan     pso= 0.1013 MPa, v’o= 140.4449 cm³/mol, To= 341.88 K

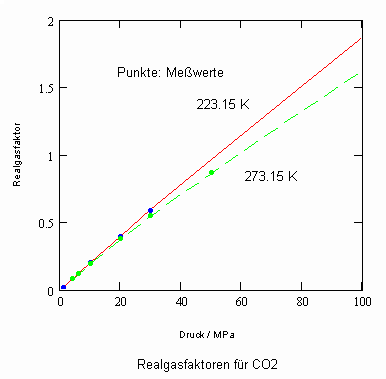

Kohlenstoffdioxid CO2     pso= 0.5179 MPa, v’o:37.2853 cm³/mol, To=216.55 K    (Tripelpunktdaten)

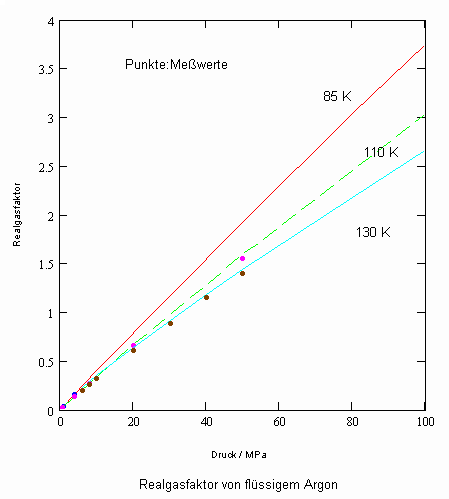

Argon      pso= 0.1013 MPa, v’o= 28.6827 cm³/mol, To= 87.29 K

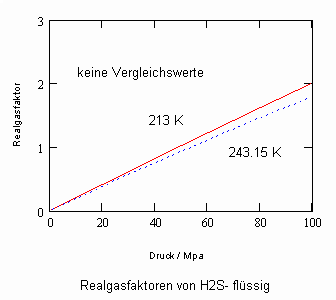

Schwefelwasserstoff H2S    pso= 0.1013, v’o= 37.2481 cm³/mol, To=213 K
